ООО «Лазерная техника», г. Новосибирск

Лазерные дальномеры, виброметры и оптико-электронные приборы

Разработка и серийное производство лазерных датчиков и измерительных приборов: дальномерных модулей для тепловизионных прицелов, БПЛА и оптико-электронных систем, бесконтактных лазерных виброметров.

Продукция Связаться

32+

лет разработки лазерных датчиков

серийных изделий и модулей

предприятий-партнёров

Продукция

Дальномерные модули, виброметры и геодезические приборы собственной разработки.

SRF24

Лазерный дальномер для тепловизионных прицелов

Компактный дальномерный модуль на одномодовом лазерном диоде для встраивания в тепловизионные и оптические прицелы. Дальность до 5 км при массе 93 г, 1 класс лазерной безопасности.

Технические характеристики

Источник излучения: одномодовый лазерный диод
Рабочая длина волны: 1,56 мкм
Мощность излучения: 0,5 Вт (1 класс по ГОСТ Р 50723-94)
Диаметр объектива: 25 мм
Условия измерения дальности: МДВ не менее 24 км, время измерения 0,1 с
Дальность по цели 2,3×2,3 м (ρ ≥ 10 %): не менее 1,5 км
Дальность по цели 2,3×2,3 м (ρ ≥ 80 %): не менее 5 км
Частота измерений: до 10 Гц
Погрешность измерения: не более 1 м
Разрешающая способность: 30 м
Расходимость луча: не более 0,2 мрад (FWHM)
Минимальная дальность: не более 30 м
Рабочая температура: от −40 до +60 °C
Удароустойчивость: 1000 ударов 1–2 мс: 500 g продольно, 200 g поперечно
Масса модуля: 93 г
Габаритные размеры: 71 × 48 × 32 мм
Напряжение питания: 3,6–9 В
Потребление при измерении: 7 Вт
Интерфейс: UART TTL

SRF24P

Лазерный дальномер для БПЛА

Модификация SRF24 на многомодовом диоде мощностью 2 Вт: дальность до 7 км при той же массе 93 г. Предназначена для малоразмерных беспилотных платформ.

Технические характеристики

Источник излучения: многомодовый лазерный диод
Рабочая длина волны: 1,56–1,58 мкм
Мощность излучения: 2 Вт (1 класс по ГОСТ Р 50723-94)
Диаметр объектива: 25 мм
Условия измерения дальности: МДВ не менее 24 км, время измерения 0,1 с
Дальность по цели 2,3×2,3 м (ρ ≥ 10 %): не менее 2,5 км
Дальность по цели 2,3×2,3 м (ρ ≥ 80 %): не менее 7 км
Частота измерений: до 10 Гц
Погрешность измерения: не более 1 м
Разрешающая способность: 50 м
Расходимость луча: не более 0,4 мрад (FWHM)
Минимальная дальность: не более 60 м
Рабочая температура: от −40 до +60 °C
Удароустойчивость: 1000 ударов 1–2 мс: 500 g продольно, 200 g поперечно
Масса модуля: 93 г
Габаритные размеры: 75 × 51 × 32 мм
Напряжение питания: 7–12 В
Потребление при измерении: 25 Вт
Интерфейс: UART TTL

Техническое описание (*.pdf)
Габаритный чертёж (*.pdf) Чертёж базовой модели SRF24 — габариты совпадают.

SRF32

Лазерный дальномер для БПЛА и оптико-электронных систем

Дальномерный модуль с объективом 32 мм и дальностью до 9 км при массе 100 г. Энергопотребление — 1,4 Дж на измерение.

Технические характеристики

Источник излучения: многомодовый лазерный диод
Рабочая длина волны: 1,58 мкм
Мощность излучения: 2 Вт (1 класс по ГОСТ Р 50723-94)
Диаметр объектива: 32 мм
Условия измерения дальности: МДВ не менее 30 км, время измерения 0,1 с
Дальность по цели с ρ ≥ 10 %: не менее 3 км
Дальность по цели с ρ ≥ 80 %: не менее 9 км
Частота измерений: до 10 Гц
Погрешность измерения: не более 1 м
Расходимость луча: не более 0,3 мрад (FWHM)
Минимальная дальность: не более 60 м
Рабочая температура: от −40 до +60 °C
Масса модуля: 0,1 кг
Габаритные размеры: 84 × 50 × 35 мм
Напряжение питания: 8–13 В
Энергопотребление на измерение: 1,4 Дж (время измерения 0,06 с)
Интерфейс: UART TTL

SRF50

Лазерный дальномер большой дальности

Дальномерный модуль на многомодовом диоде мощностью 4 Вт: измерение до 15 км при массе 0,28 кг. Для стационарных и бортовых оптико-электронных систем наблюдения.

Технические характеристики

Источник излучения: многомодовый лазерный диод
Рабочая длина волны: 1,58 мкм
Мощность излучения: 4 Вт (1 класс по ГОСТ Р 50723-94)
Условия измерения дальности: МДВ не менее 40 км, время измерения 0,1 с
Дальность по цели с ρ ≥ 10 %: не менее 6 км
Дальность по цели с ρ ≥ 80 %: не менее 15 км
Частота измерений: до 10 Гц
Погрешность измерения: не более 1 м
Разрешающая способность: 50 м
Расходимость луча: не более 0,2 мрад (FWHM)
Минимальная дальность: не более 60 м
Рабочая температура: от −40 до +60 °C
Масса модуля: не более 0,28 кг
Габаритные размеры: 120 × 80 × 53 мм
Напряжение питания: 8–13 В
Энергопотребление на измерение: 3 Дж (время измерения 0,06 с)
Интерфейс: UART TTL

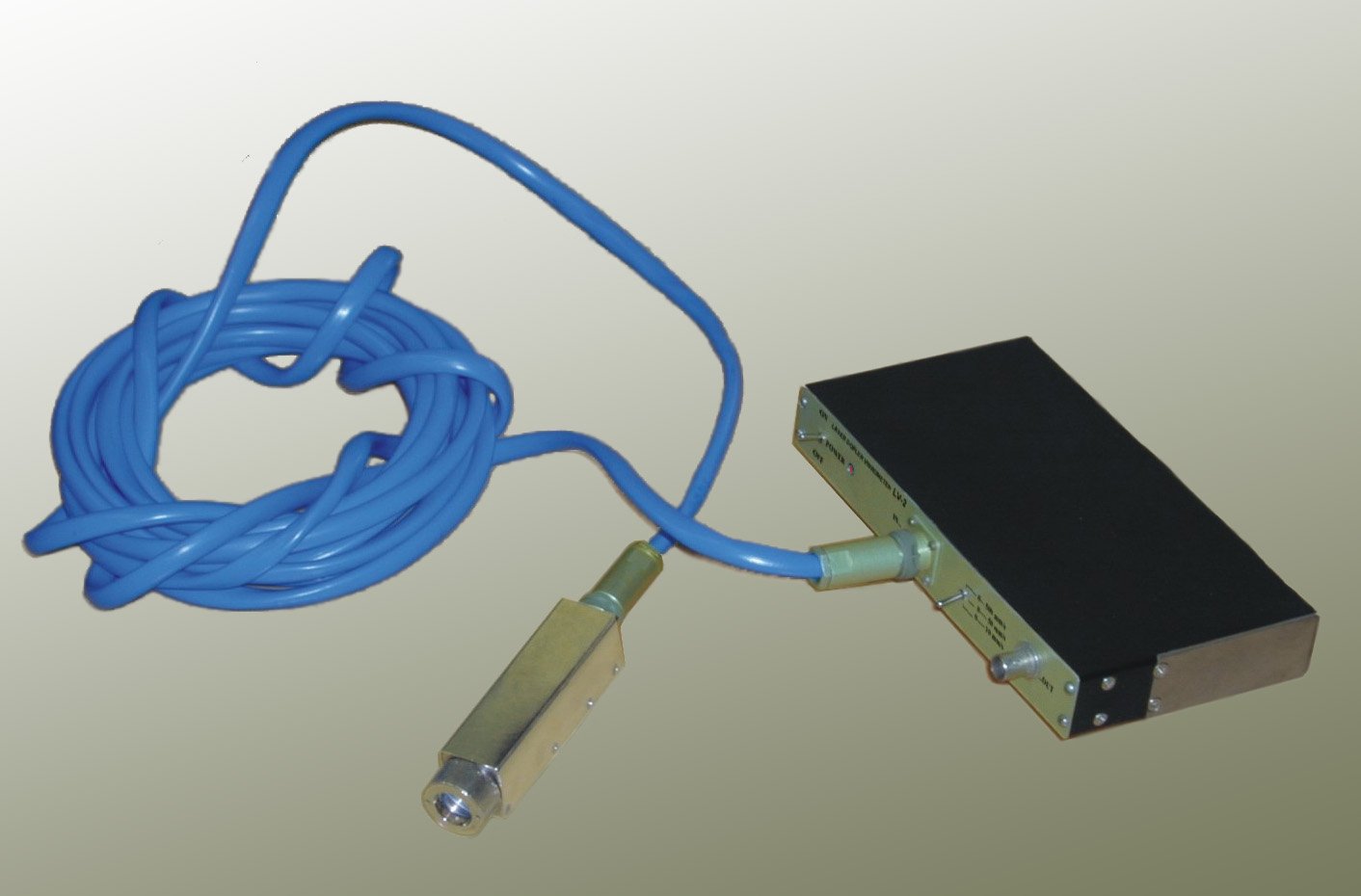

LV-2 Временно не выпускается

Лазерный виброметр / вибропреобразователь

Бесконтактный датчик вибрации, зондирующий поверхность объекта лучом лазера. Измерительная головка и электронный блок соединены гибким кабелем.

Технические характеристики

Принцип действия: бесконтактное лазерное зондирование
Модификация Class 2: дальность действия до 2 м
Модификация Class 3: дальность действия до 5 м
Конструкция: измерительная головка и электронный блок на гибком кабеле

Блок лазерного дальномера S1000

Дальномерный блок для тахеометров и геодезических приборов

Является штатным дальномерным блоком для тахеометров производства АО «ПО «УОМЗ» г. Екатеринбург и некоторых моделей компании SUZOU FOIF Co. Ltd. КНР.

Технические характеристики

Режимы работы: автоматический, призменный, безотражательный, контроль мощности отражённого сигнала, лазерная указка, ожидание, программирование
Метод измерений: соосный видимый красный лазер, 660 нм
Класс лазерной безопасности: 2 по IEC 60825-1
Максимальная дальность (призма GPR1): 30 000 м
Максимальная дальность (безотражательный режим): 700 м
Минимальная дальность: 0,1 м
Систематическая погрешность (призма): 1,5 мм + 2,0 ppm
Систематическая погрешность (без отражателя): 2,0 мм + 2,0 ppm
Среднеквадратическая погрешность (rms): не более 2,0 мм (безотражательный режим)
Разрешение отображения: 0,1 мм
Время измерения (призменный режим): 0,5–1,5 с
Время измерения (автоматический режим): не менее 0,5 с
Время измерения на 700 м, пасмурно: не более 3 с (МДВ ≥ 10 км, Kodak Gray 90 %, rms = 2,3 мм)
Время измерения на 700 м, яркое солнце: не более 10 с (МДВ ≥ 10 км, Kodak Gray 90 %, rms = 2,3 мм)
Размер лазерного пятна на 100 м: 10 × 20 мм
Ток потребления при измерении (8,4 В): не более 210 мА
Ток потребления в ожидании с лазерной указкой: не более 100 мА
Лазерная указка: 660 нм, три уровня мощности, класс 2 по IEC 60825-1
Интерфейс: POWER, GND, RX, TX, LED+, LED−
Требования к внешнему объективу: диаметр 50 мм, заднее фокальное расстояние 93 ± 0,5 мм, дифракционно ограниченное качество на оси
